Re: Uchwyt statyw do smarfona

Post autor: Onufry »

robak pisze: 03 sty 2021, 16:57
Onufry pisze: 02 gru 2020, 21:19 Interesuje mnie ten sam uchwyt te szczypce co jest na pierwszym zdjęciu gdzie tam można kupić?
Ten uchwyt - szczypce kupiłem chyba w sklepie rowerowym jakieś może 5 lat temu. Dokładnie nie pamiętam. Miał być do nawigacji samochodowej. A że do nawigacji kupiłem potem inny w Media Markt to ten sobie leżał aż do momentu kiedy zacząłem kręcić filmiki do swoich samoróbek. Najpierw to przykręcałem go do różnych rurek np. w płocie albo do stojącego wieszaka na ubrania. Potem dorobiłem statyw z magnesami. A ostatnio dorobiłem mocowanie do mojego wózka, ale jeszcze nie pokazywałem jak.
C5-C7
Awatar użytkownika
robak
gaduła
Posty: 1231
Rejestracja: 16 gru 2009, 15:06
Kontakt:

Re: Moje urządzenia samoróbki

Post autor: robak »

Zasadniczo przekonują mnie tylko te poglądy które są zaskakująco zgodne z moimi (George Bernard)
zielono mi C5
Awatar użytkownika
Onufry
papla
Posty: 141
Rejestracja: 30 sie 2019, 16:24
Lokalizacja: Łomża

Re: Moje urządzenia samoróbki

Post autor: Onufry »

Patent bardzo dobry. Ale ja przy tym otwieraniu mam inny problem. Moje palce są przykurczone, a więc działają jak hak i nie mam problemu z pociągnięciem drzwi. Problem jest z dalszym otwarciem tych drzwi i przytrzymaniu łokciem. A najgorzej jest jak drzwi są z tej samej strony co joystick. Myślałem o zastosowaniu stopera zakładanego chwytakiem. Po przejechaniu drzwi bym zawracał i wyjmował stoper. Popracuję nad tym jak się zrobi cieplej. A może masz jakiś pomysł?
C5-C7
Awatar użytkownika
Onufry
papla
Posty: 141
Rejestracja: 30 sie 2019, 16:24
Lokalizacja: Łomża

Podnośnik pacjenta lub towaru

Post autor: Onufry »

Moje urządzenia samoróbki.
21. Podnośnik pacjenta lub towaru.
Parametry:
waga - 8kg,
wymiary po złożeniu - 102 x 45 x 12cm (długość, szerokość, wysokość),
wymiary w gotowości - 94 x 45 x 69cm,
wysokość podnoszenia - 4-50cm,
siedzisko - 45 x 45cm (sklejka),
konstrukcja z profili aluminiowych PA38,
sterowanie bezprzewodowe (piloty).
Jaki jest maksymalny ciężar podnoszenia to nie mam czym sprawdzić. Myślę, że jakieś 100kg. Sam siłownik podnosi 400kg ale niektóre kształtowniki tyle mogą nie wytrzymać. Koszt materiałów to ok. 700zł. Działanie podnośnika jak na filmiku: https://www.youtube.com/watch?v=Jt77bV8 ... EnSN9-JM9d
Po co robić taki podnośnik skoro jest mnóstwo podnośników do kupienia? Jest kilka powodów. 1) Takich podnośników nie ma. Ja jestem trochę chodzący, ale jak upadnę to sam nie mogę wstać z ziemi. Więc siedzisko podnośnika musi być jak najniżej opuszczane. A przy okazji mogę się opuścić przy konieczności jakichś robót na podłodze np. podniesienie kanapki, która spadła masłem do podłogi. 2) Musi być samoobsługowy. 3) Musi być na tyle lekki żeby z piwnicy lub z samochodu mogła go przynieść kobieta. A fabryczne podnośniki ważą ok. 30kg. 4) Kwestia finansowa. Wyszło to ok. 20 razy taniej. 5) Dodatkowo mogę podnosić tym różne towary np. swój wózek do jakichś drobnych napraw. 6) Rehabilitacja. Jest tu ponad 100 śrub, 200 otworów, 200 nakrętek, każdy profil przycięty ręczną piłką do metali, wykonanie elektroniki sterownika itp. W profilach jest miejsce na 1 palec na wcisk. I jak nakręcić nakrętkę jednym palcem? W dodatku drugą ręką trzeba włożyć śrubę od spodu i trzymać żeby nie wypadła. A najciekawsze w tym jest to, że ja mam bezwładne palce, ale przykurczone i ten przykurcz bardzo mi pomaga. Takiej rehabilitacji to chyba nie ma nigdzie.
C5-C7
Awatar użytkownika
Onufry
papla
Posty: 141
Rejestracja: 30 sie 2019, 16:24
Lokalizacja: Łomża

Re: Moje urządzenia samoróbki

Post autor: Onufry »

Moje urządzenia samoróbki.
22. Tetrus składa i rozkłada tylne fotele w samochodzie.
Myślę, że to się przyda nie tylko dla tetraplegików ale i wszystkich osłabionych. Jak się składa i rozkłada tylne fotele wie każdy kierowca. Ale jak ma to zrobić tetrus skoro jego ręce i nogi są niesprawne? A dlaczego jest to samoróbka skoro przedstawiam sposób? Bo musiałem do tego dorobić uchwyt do dźwigni blokady fotela oraz skorzystać z innych wcześniejszych samoróbek. Koszt takiego uchwytu to 0 zł, bo wszystko z odzysku (3 klepki dębowe ze starej mozaiki podłogowej oraz 2 śrubki). Zamiast wciągarki można użyć np. taśmy z mechanizmem naciągowym do mocowania bagażu lub dowolnego obciążenia (o wadze zbliżonej do fotela) zawieszonego przez bloczek. Kto ma trochę siły to wystarczy sam uchwyt. Reszta jak na filmiku: https://www.youtube.com/watch?v=4toZgIz ... M8FwxL7N5E
Znacznie większą trudność sprawiło mi samodzielne nagranie filmiku niż zrobienie uchwytu i podniesienie fotela. No bo nie ma jak usiąść. A jak usiądę to nie sięgnę do smartfona. Oprócz trudności fizycznych były też inne: Idzie sąsiad - „Cześć, może Ci pomóc?” Idzie sąsiadka - „Dzień dobry, a do kogo pan gada?” I za każdym razem nagrywanie od nowa.
C5-C7
Awatar użytkownika
Onufry
papla
Posty: 141
Rejestracja: 30 sie 2019, 16:24
Lokalizacja: Łomża

Re: Moje urządzenia samoróbki

Post autor: Onufry »

Moje urządzenia samoróbki.
23. Zakrętki do słoików + uchwyt i dzióbek.
Tetrusowi trudno nalać czegoś ze słoika. Bezwładne palce go nie chwycą. Jak chciałem trochę nalać czegoś ze słoika to jakoś zawsze rozlałem. Aż w końcu pomyślałem że coś trzeba z tym zrobić. I wyszło tak jak na zdjęciach. Do zakrętki od słoika przymocowałem uchwyt w postaci płaskownika z rączką oraz kawałek rurki miedzianej robiącej za dzióbek. W zakrętce po przeciwnej stronie dzióbka wywierciłem otworek fi 3 żeby przy wylewaniu nie robiło się w słoiku podciśnienie blokujące wypływ cieczy. Koszt zakrętki to ok. 0,35zł, koszt ok. 7cm rurki miedzianej to ok. 0,82zł. Pozostałe materiały miałem własne, uratowane przed wyrzuceniem do śmieci np. wypisany marker, rączka od pilnika, śrubki, płaskownik. W mniejszej zakrętce miedzianą rurkę fi 6 dało się nagwintować i przykręcić nakrętkami mosiężnymi. W większej nakrętce rurki fi 8 nie dało się nagwintować bo głębokość gwintu jest porównywalna z grubością ścianki rurki. A więc tą rurkę przylutowałem. Jeszcze uwaga. Zakrętki do słoików są w wykonaniu na 4 lub 6 zaczepów i zamiennie nie pasują. Kiedy ich nie używam to wiszą na magnesach z boku lodówki, tak żeby żonie nie przeszkadzały.
Załączniki
Zakrętki z uchwytem do słoików.jpg
Zakrętki z uchwytem do słoików.jpg (138.43 KiB) Przejrzano 9668 razy
C5-C7
Awatar użytkownika
Onufry
papla
Posty: 141
Rejestracja: 30 sie 2019, 16:24
Lokalizacja: Łomża

Tetrus podlewa ogródek

Post autor: Onufry »

Moje urządzenia samoróbki.
24. Tetrus podlewa ogródek.
Ogródek trzeba podlewać. Szczególnie w upały. Robi to żona, bo ogródek to jej konik. Ja przecież nie podniosę konewki z wodą. Jeśli podniosę ze 2 litry to jeszcze konewkę trzeba przechylić. Jak to robić na wózku jeśli dodatkowo ma się bezwładne palce? Ale żona upadła i złamała 2 żebra. No i kilka razy podlał sąsiad, ale wiadomo że reszta spadła na mnie. Wymyśliłem więc taką polewaczkę jak na filmiku: https://youtu.be/9gJIDkTpVjA Jest to kanister (baniak) 10 l z podwieszoną z boku pompką. Kanister przytrzymują od spodu 4 magnesy. Pompka zasilana jest napięciem 12V z akumulatorów wózka poprzez sterownik radiowy. Pilot do tego sterownika wisi na smyczy na szyi. Wężyk zakończony jest rurką elektryczną z sitkiem od starej konewki. Teraz podlewanie jest proste. Wystarczy nalać wody i kiedy trzeba przycisnąć przycisk pilota. Żeby woda przestała lecieć trzeba drugi raz wcisnąć przycisk pilota. Koszt materiałów to ok. 170,00zł. Montaż i demontaż urządzenia jest tak prosty, że wykonuję to bezwładnymi palcami siedząc na wózku. Jeśli ktoś ma inne napięcie w wózku to musi dodatkowo doliczyć koszt małego akumulatorka 12V (ok. 25zł). Można też wykorzystać akumulator od wiertarki lub wkrętarki. Najlepiej za ok 100zł kupić pakiet akumulatorowy Li-ion 4s1p 14,4V (bo lekki) i przyczepić do kanistra razem ze sterownikiem. Wtedy mamy urządzenie autonomiczne, które można postawić nawet na podnóżku wózka aktywnego lub innego pojazdu.
C5-C7
Awatar użytkownika
Onufry
papla
Posty: 141
Rejestracja: 30 sie 2019, 16:24
Lokalizacja: Łomża

Konstrukcja do transportu ławki

Post autor: Onufry »

Moje urządzenia samoróbki.
25. Konstrukcja do transportu ławki.
W ogrodzie mamy ławeczkę parkową. Ale na zimę to ją trzeba schować do piwnicy. Przenieść taką ławkę to ciężko osobie pełnosprawnej. Wszyscy znajomi stwierdzili, że dla tetrusa na wózku to niemożliwe do wykonania. A więc najlepiej i najtaniej to kupić 3 piwa i poprosić 2 silnych. Jak niemożliwe to mnie to bardzo interesuje i motywuje żeby spróbować. Zrobiłem konstrukcję na kołach jak na zdjęciu i na filmiku i umieściłem prawie po środku ławeczki. Konstrukcja waży ok. 2 kg. Koła są na łożyskach. Podnieść 1 koniec ławeczki można jednym palcem, pchać można 1 ręką jadąc na wózku. Umieściłem ją nie całkiem po środku żeby cięższy koniec ławeczki opadając trochę hamował na schodach. Siedząc na wózku podjechałem z ławeczką pod schody. Żona zobaczyła jak to lekko mi idzie i też chciała spróbować. Zresztą chyba nie mogła patrzeć jak ja z kijkiem gramolę się na schody. Złapała ławeczkę i zjechała z nią do piwnicy pod tarasem. Wszystko jak na filmiku: https://youtu.be/Nz9HdDvh368 Wprawdzie zakończyłem działania nie osobiście, ale konstrukcja zdała egzamin. Trudniej będzie wyciągnąć ją z powrotem, ale to pokażę wiosną.
Załączniki
25. Ławeczka z konstrukcją transportową.jpg
25. Ławeczka z konstrukcją transportową.jpg (256.57 KiB) Przejrzano 9259 razy
C5-C7
Awatar użytkownika
Onufry
papla
Posty: 141
Rejestracja: 30 sie 2019, 16:24
Lokalizacja: Łomża

Wciągarka towarowa mała.

Post autor: Onufry »

Moje urządzenia samoróbki.
26. Wciągarka towarowa mała. (2022-01-04)
Wciągarka towarowa mała - to dla mnie konieczność. Teraz tetraplegik (czyli ja) nie musi niczego nosić po schodach. A samodzielne wykonanie i montaż urządzenia to znakomita rehabilitacja dla niesprawnych rąk. Czasem trzeba się napracować żeby później lżej było pracować. Udźwig wciągarki to ok. 10kg. Mój koszt materiałów to ok. 170zł. Najdroższe materiały pozyskałem ze złomu np. silnik od wycieraczek samochodowych, akumulator ze starego odkurzacza bezprzewodowego. Wciągarka musi być bezprzewodowa bo ja nie dał bym rady na ciągnięcie instalacji, a puszki są wysoko. Było by też sporo bałaganu. Zainteresowanym chętnie odpowiem na pytania. Reszta jak na filmiku: https://youtu.be/aidnyI_wNdc
C5-C7
Awatar użytkownika
Onufry
papla
Posty: 141
Rejestracja: 30 sie 2019, 16:24
Lokalizacja: Łomża

Tester aparatów słuchowych

Post autor: Onufry »

Moje urządzenia samoróbki.
27. Tester aparatów słuchowych. (2022-05-15)
W czasie pandemii zauważyłem, że mój prawy aparat słuchowy zrobił się cichszy niż lewy. Ale dopiero teraz po pandemii i jak się zrobiło cieplej pojechałem do salonu. Pani zaczęła od badania uszu i stwierdziła, że w prawym uchu jest woskowina i to pewnie dlatego. A więc badania ona może zrobić jak pójdę do laryngologa na czyszczenie uszu. Niby logiczne, ale zacząłem się zastanawiać dlaczego ona nie może sprawdzić samego aparatu. I doszedłem do wniosku, że nie ma czym. Jej badania opierają się na informacji o odczuciach pacjenta. Na podstawie badania ustawia w aparacie różne wzmocnienie różnych częstotliwości i różną siłę głosu i zakłada, że aparat jest sprawny a więc to co ustawione wychodzi z aparatu. A nie wiem czy ma czym sprawdzić co faktycznie wychodzi z aparatu. Zrobiłem więc taki tester do porównania siły głosu wychodzącej z aparatu. Do giętkiej rurki z mikrofonem wkładam aparat słuchowy i małym układem mierzę napięcie wychodzące z mikrofonu. Żeby było taniej zrobiłem to z tego co miałem pod ręką a kupiłem jedynie 2 baterie 6F22, 9V. Reszta jak na zdjęciu. U laryngologa też byłem. Było trochę woskowiny. Z tym wszystkim byłem potem w salonie. Regulacja aparatu była minutowa, a mój pomysł pani się spodobał.
Załączniki
27. Tester aparatów słuchowych.jpg
27. Tester aparatów słuchowych.jpg (149.82 KiB) Przejrzano 4769 razy
C5-C7
Awatar użytkownika
robak
gaduła
Posty: 1231
Rejestracja: 16 gru 2009, 15:06
Kontakt:

Re: Moje urządzenia samoróbki

Post autor: robak »

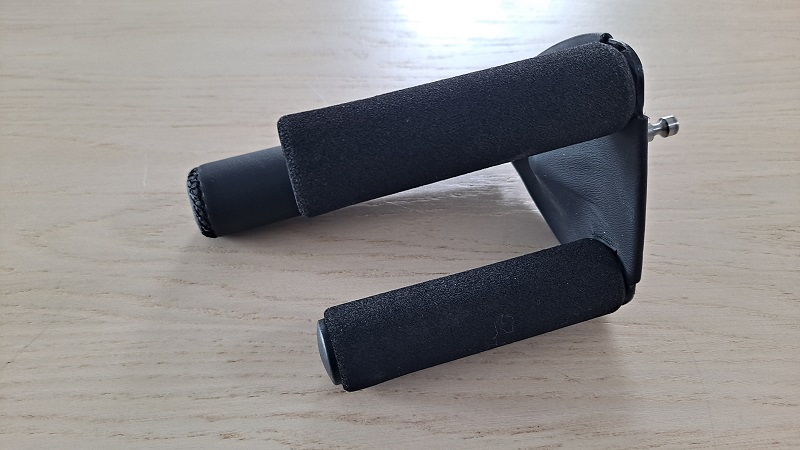

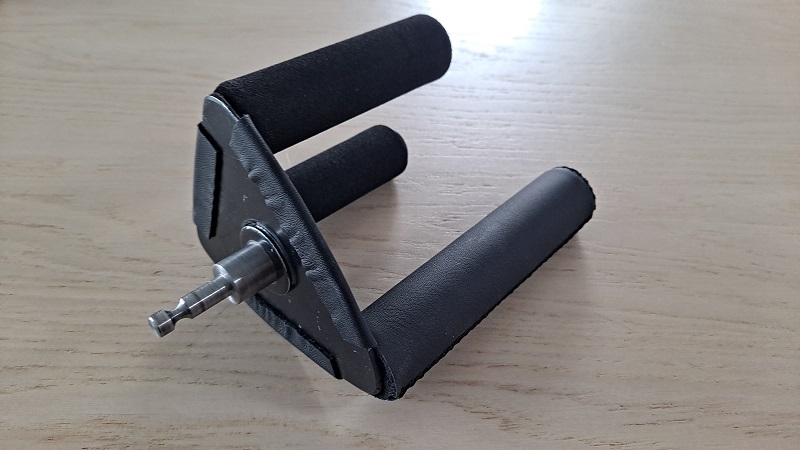

Zrobiłem sobie nowy i widelec na kierownicę nowa pianka nowa skórka Kropka zrobił mi kolega koszt około 200 zł Nowy taki widelec kosztuje 2000 zł a nawet i więcej
Załączniki
Zasadniczo przekonują mnie tylko te poglądy które są zaskakująco zgodne z moimi (George Bernard)
zielono mi C5
Awatar użytkownika
robak
gaduła
Posty: 1231
Rejestracja: 16 gru 2009, 15:06
Kontakt:

Re: Moje urządzenia samoróbki

Post autor: robak »

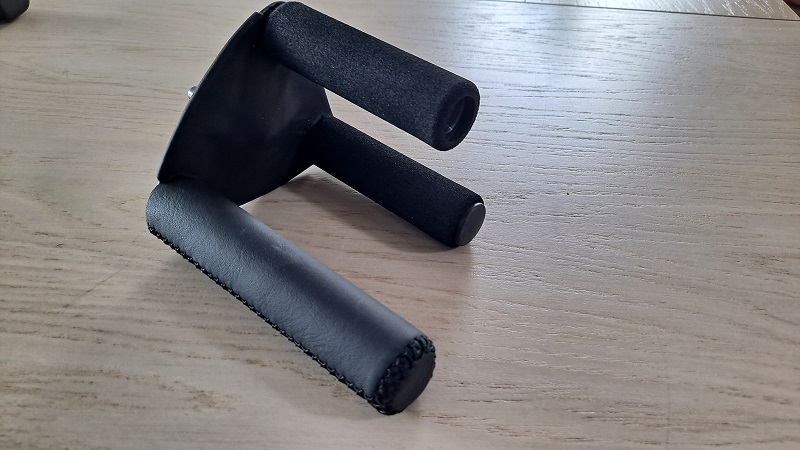

Skórka
Załączniki
Zasadniczo przekonują mnie tylko te poglądy które są zaskakująco zgodne z moimi (George Bernard)
zielono mi C5
Awatar użytkownika
robak
gaduła
Posty: 1231
Rejestracja: 16 gru 2009, 15:06
Kontakt:

Re: Moje urządzenia samoróbki

Post autor: robak »

W moim samochodzie mam zamontowane urządzenie veigel
https://m.youtube.com/watch?v=qjk1DdpYb ... e=youtu.be

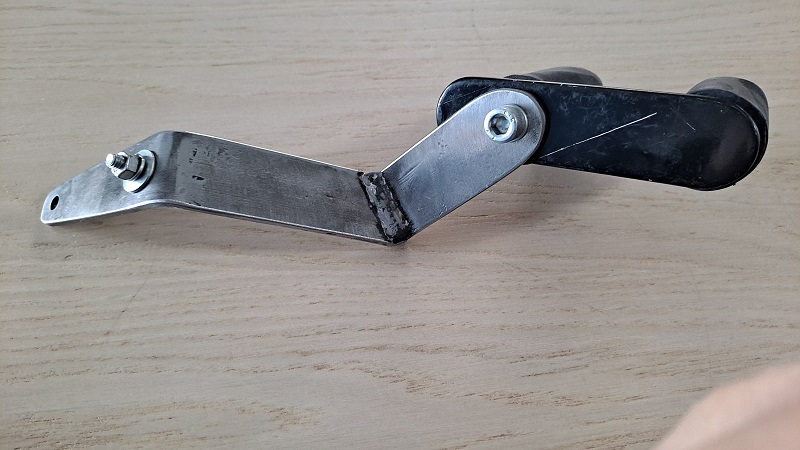

gaz hamulec ale musiałem dorobić sobie za tą rączkę gaz hamulec.
Załączniki
Zasadniczo przekonują mnie tylko te poglądy które są zaskakująco zgodne z moimi (George Bernard)
zielono mi C5
Awatar użytkownika
robak
gaduła
Posty: 1231
Rejestracja: 16 gru 2009, 15:06
Kontakt:

Re: Moje urządzenia samoróbki

Post autor: robak »

Tutaj mam patencik dla kierowców jak ktoś lubi nagrywać swój samochód z zewnątrz kropka Oczywiście są różnego rodzaju uchwyty do do kamery na przykład GoPro, można kupić na Allegro albo gdzieś kropka No ale temat Tutaj jest moje urządzenie samoróbki. Ale uważam że ten patent jest lepszy od oryginału bo jest na magnes nie trzeba nic wciskać zaciskać kropka jest to magnes od starej anteny CB do tego uchwyt do kamery.

https://youtu.be/34a4sO4HBaY
Zasadniczo przekonują mnie tylko te poglądy które są zaskakująco zgodne z moimi (George Bernard)
zielono mi C5
Awatar użytkownika
Onufry
papla
Posty: 141
Rejestracja: 30 sie 2019, 16:24
Lokalizacja: Łomża

Wyciskacz to tubek.

Post autor: Onufry »

Moje urządzenia samoróbki.

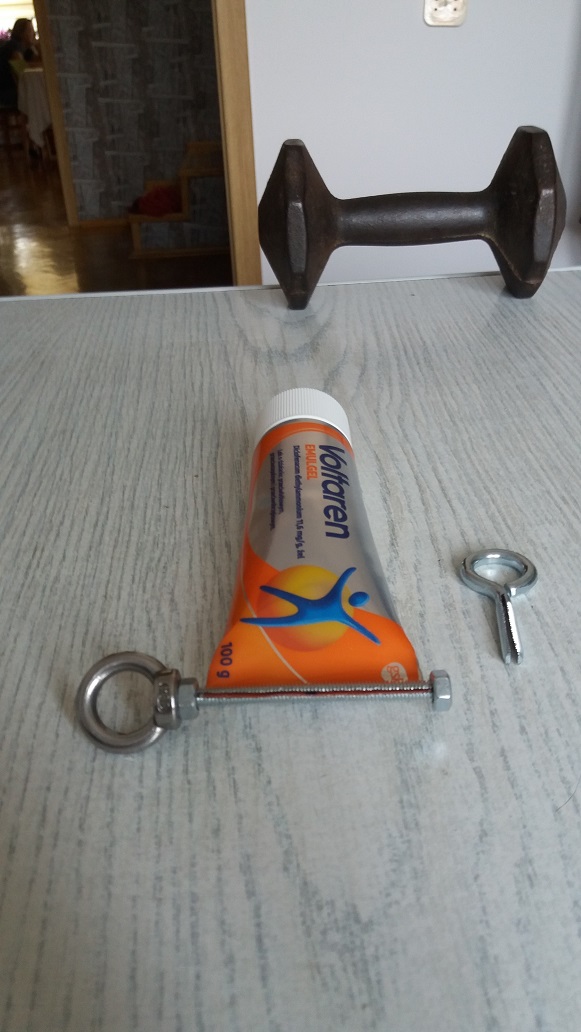

28. Wyciskacz tubek np. pasty do zębów. (2022-07-23)
Wyciskacz do pasty do zębów można kupić na Allegro nawet za 1 zł, trochę lepszy za 8 zł + przesyłka. Dawniej były też podobne klucze do sardynek. Ale to wszystko nie dla tetrusa, który ma bezwładne palce. Wyciskacz musi mieć kółko (oczko) w które można włożyć bezwładny palec. Zrobiłem więc sobie takie jak na zdjęciu. Mniejszy do małych tubek, większy do większych jak np. Voltaren. Część robocza większego ma 65mm długości. Mały jest to śruba oczkowa M6 z przeciętą częścią nagwintowaną. Duży to nie do końca przecięty wzdłuż na pół pręt nagwintowany M6 z nakrętką oczkową i zabezpieczony dodatkowo dwoma zwykłymi nakrętkami. Ta hantelka w tle symbolizuje jak ciężkie dla tetrusa jest takie ręczne piłowanie piłką do metalu. I jaka rehabilitacja. Znacznie większa motywacja i coś z tego wychodzi a nie tylko bezmyślne machanie hantlami.
Załączniki
28. Wyciskacz do tubek.jpg
28. Wyciskacz do tubek.jpg (165.34 KiB) Przejrzano 3152 razy
C5-C7
